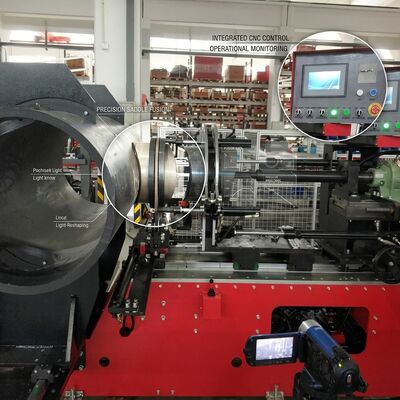

CNC 1600MM Zadelverbinding Fabricagemachine Automatische T-stuk Zadel 380V Dubbel Station CE

De CNC 1600MM Saddle Fitting Fabrication Machine is ontworpen voor grootschalige infrastructuurprojecten voor pijpleidingen en vertegenwoordigt het bovenste niveau van automatische fabrieksverbindingen.380V CNC-systeem voor het verwerken van hoofdpijpdiameter van 800 mm tot 1600 mm, waardoor het de ideale oplossing is voor grote waterleidingen, gasdistributiekoppen met een grote diameter en industriële koelsystemen.

De machine maakt gebruik van een industriële Siemens PLC-besturingssysteem met een 10-inch kleuren touchscreen, dat een meertalige gebruikersinterface en op recepten gebaseerd fusieparameterbeheer biedt.Elke buisgrootte en materiaalcombinatie kan worden opgeslagen als een vooraf gevalideerd recept, waardoor de instellingstijd wordt verkort en de parameterinvoerfouten tijdens de wisselingen worden geëlimineerd.

Ontworpen voor werkplaatsomgevingen met een hoge doorvoer.het SHM1600-BR-model beschikt over twee hydraulische klemstations waarmee operators de buizen aan de ene kant kunnen laden en lossen terwijl de andere kant de fusiecyclus voltooit, waardoor de dagelijkse productiecapaciteit verdubbelt ten opzichte van eenstationmachines.Het zwaarbewaarde gelaste staalframe met versterkte gussetplaten behoudt de structurele stijfheid zelfs bij het verwerken van 1600 mm HDPE-buizen van enkele honderden kilogram.

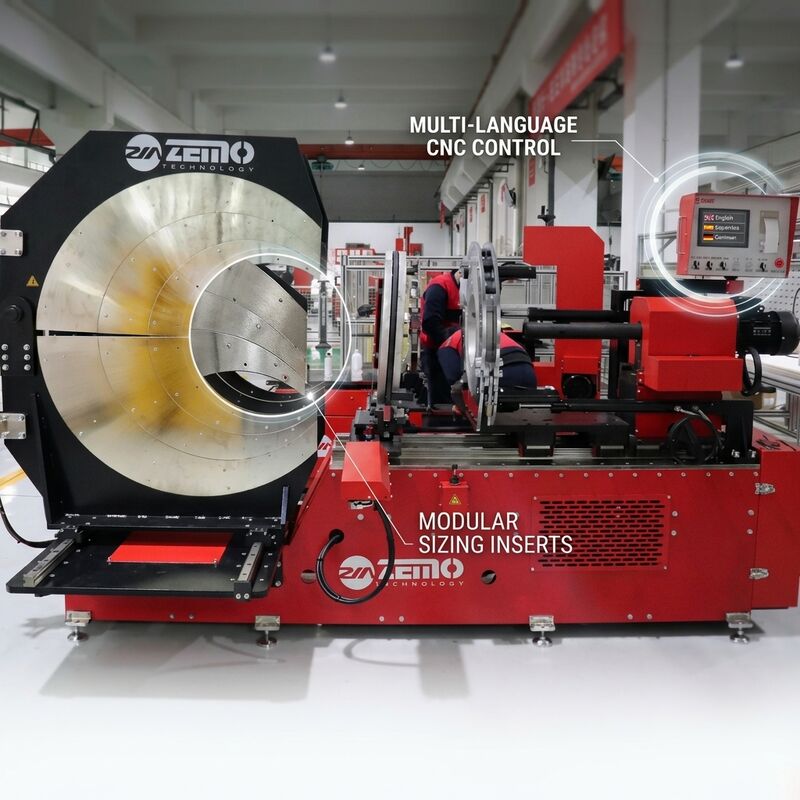

1. Siemens PLC met 10-inch HMI:Industrieel besturingssysteem met ondersteuning voor meerdere talen, receptbeheer voor meer dan 50 combinaties van pijpen/materialen en realtime procesvisualisatie van temperatuur-, druk- en tijdparameters
2. Twin-Station Productie Architectuur:Dubbele onafhankelijke klem- en fusie-stations zorgen voor een continue productie-workflow, laden en lossen aan de ene kant terwijl de fusie aan de andere kant loopt, waardoor de werkplaats doorvoer maximaal wordt
3. CE- en ISO 21307 gecertificeerd:Volledige naleving van de Europese veiligheids- en lasnormen, ondersteund door onafhankelijke tests van derden en uitgebreide technische documentatie voor de indiening van de aanbestedingen van projecten
4. 380 V hoogvermogen hydraulisch systeem:380V driefase aandrijft een hydraulische eenheid van 3 kW met een klemkracht van maximaal 10 MPa, met Bosch Rexroth-proportionele kleppen van Duitse oorsprong voor submillimeter-positiekennis
5. Automatisch zadelsysteem:Lasermeting en servo-aangedreven uitlijning plaatst de zadelinstallatie automatisch op de pijpleiding binnen een tolerantie van 0,5 mm, waardoor handmatige meetfouten op pijpen met een grote diameter worden geëlimineerd
6. Geïntegreerde pijpleidingskranen:Twee elektrische heftrucks met een capaciteit van 500 kg en een handmatige hangerbesturing vereenvoudigen het laden en plaatsen van zware 800-1600 mm-buizen, waardoor de afhankelijkheid van de kraan en de vermoeidheid van de bediener worden verminderd
7. Geavanceerd gegevensbeheer voor lassen:In het ingebouwde geheugen worden 5.000 fusie records opgeslagen met exportmogelijkheden via USB en Ethernet voor integratie met projectkwaliteitsmanagementsystemen

De SHM1600-BR is ontworpen voor grootschalige infrastructuurprojecten waarbij een grote hoeveelheid takzadelfabricage op grote HDPE-pijpleidingen vereist is.Voornaamste toepassingen zijn stroomleidingen voor gemeentelijke watertransmissie, aardgasdistributienetwerken met een grote diameter, circuleringswatersystemen van elektriciteitscentrales, in- en afvoerpunten van ontziltingsinstallaties en transportpijpleidingen voor ontlastingsresidue.De architectuur met twee stations maakt het vooral geschikt voor speciale fabricagewerkplaatsen die meerdere gelijktijdige projectlocaties bedienen.

Vanwege zijn grootte en gewicht wordt de SHM1600-BR geleverd in een versterkte stalen houten kist met interne trillingsdempende bevestigingen voor de PLC-kast en hydraulische componenten.Alle blootgestelde metalen oppervlakken worden vóór het verpakken met olie behandeld tegen corrosie. de fabriek aanvaardingstests vóór verzending dekt een volledige productie run op 1600 mm HDPE-pijp met tak zadel montage.Ondersteuning bij de inbedrijfstelling ter plaatse (facultatief), en levenslange technische bijstand via afstandsdiagnostics.
